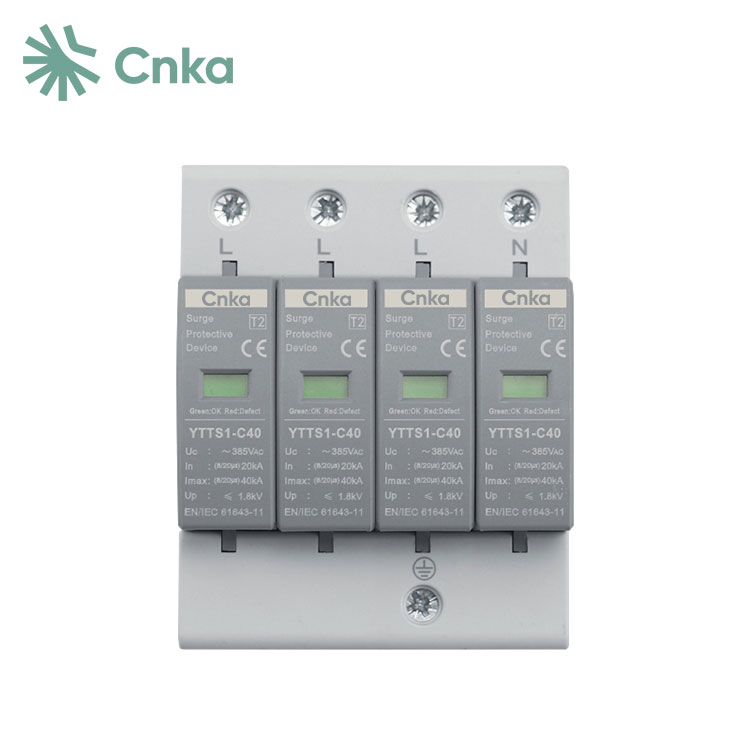

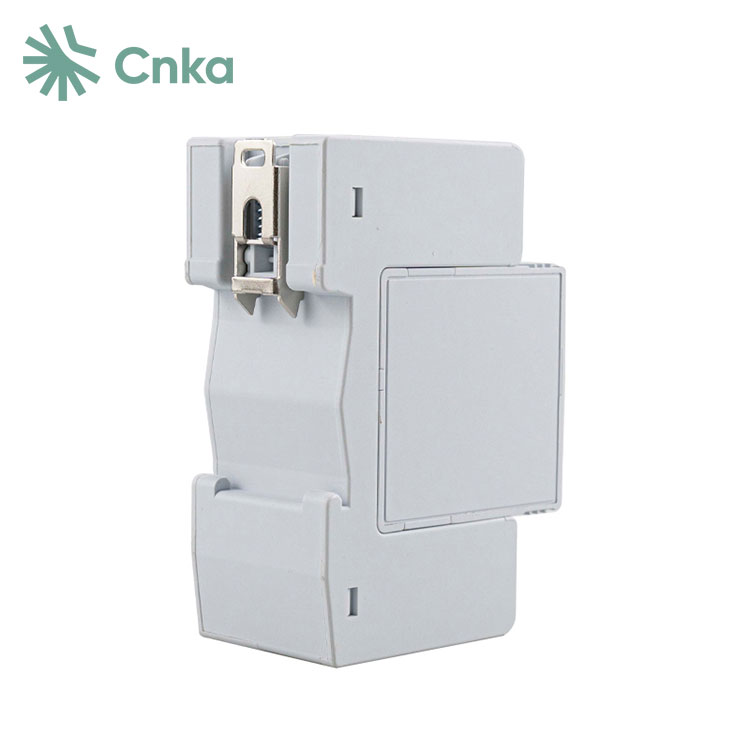

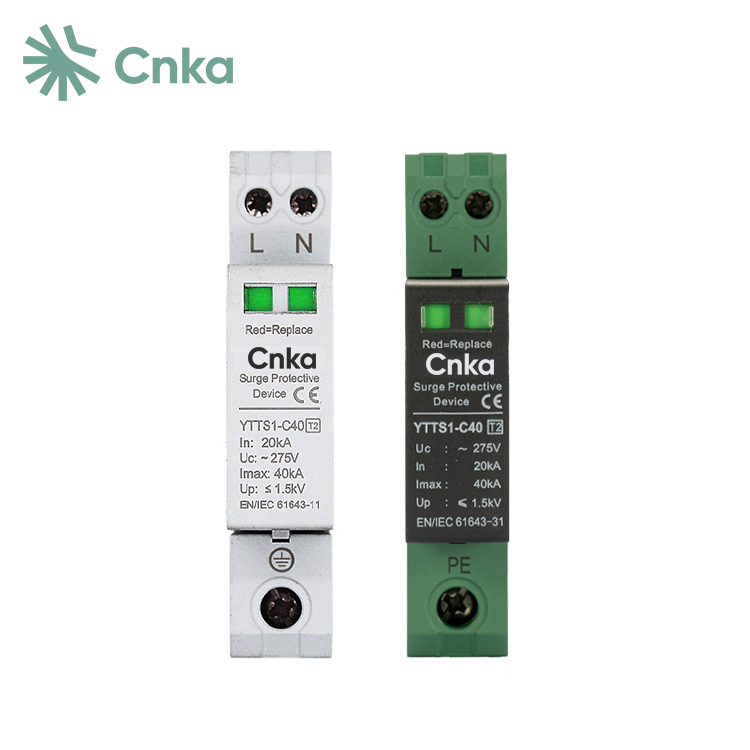

চায়না ম্যানুফ্যাকচারার্স CNKA 380V এর ভোল্টেজ সহ AC 50/60Hz সিস্টেমে ইনস্টলেশনের জন্য উপযোগী সর্বশেষ বিক্রিত 3-ফেজ এসি সার্জ সুরক্ষা ডিভাইস অফার করে, যার মধ্যে TN-STN-C-STATIT এবং অন্যান্য পাওয়ার সিস্টেম রয়েছে। এই ডিভাইসগুলি LPZ1 বা LPZ2 এবং LPZ3 এর মধ্যে সংযোগ বিন্দুতে ব্যবহারের জন্য ডিজাইন করা হয়েছে৷ তারা IEC61643-1 এবং GB188021 মান মেনে চলে, একটি 35mm স্ট্যান্ডার্ড রেল সার্জ প্রতিরক্ষামূলক ডিভাইস মডিউল ব্যবহার করে এবং উন্নত নিরাপত্তা এবং নির্ভরযোগ্যতার জন্য একটি ফল্ট রিলিজ মেকানিজম দিয়ে সজ্জিত।
|
পণ্যের মডেল |
YTTS1-C40 |
||
|
মেরু |
1P+N |
2 পি |
4P |
|
রেট ফ্রিকোয়েন্সি |
একটি বন্দর |
||
|
এসপিডি বিভাগ |
সম্মিলিত প্রকার |
||
|
পরীক্ষা বিভাগ |
ক্লাস Ⅱ পরীক্ষা |
||
|
সর্বোচ্চ ক্রমাগত অপারেটিং ভোল্টেজ Uc |
275VAC |
275VAC |
385VAC |
|
ভোল্টেজ সুরক্ষা স্তর উপরে (8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
নামমাত্র স্রাব বর্তমান (8/20μs) |
20 kA |
||
|
সর্বাধিক স্রাব বর্তমান Imax(8/20μs) |
40 kA |
||
|
রেসপন্স টাইমটা |
≤25ns |
||
|
আকার |
18x90x72 |
36x90x72 |
72x90x72 |
|
ব্যর্থতার ইঙ্গিত |
সবুজ: সাধারণ লাল: ব্যর্থতা |
||
|
তারের বিভাগীয় এলাকা |
6~25mm2 |
||
|
ইনস্টলেশন পদ্ধতি |
35 মিমি স্ট্যান্ডার্ড রেল |
||
|
কাজের পরিবেশের তাপমাত্রা |
-40℃~+85℃ |
||
|
শীথিং উপাদান |
প্লাস্টিক |
||
|
সুরক্ষা স্তর |
IP20 |
||
|
এক্সিকিউটিভ স্ট্যান্ডার্ড |
IEC61643-11 |
||
TN-S বা TN-C-S সিস্টেম হল একটি বৈদ্যুতিক কনফিগারেশন যেখানে একটি নির্ভরযোগ্য গ্রাউন্ডিং সংযোগ নিশ্চিত করতে উৎসে নিরপেক্ষ এবং গ্রাউন্ডিং তারগুলি আলাদা করা হয়। এই সেটআপটি সাধারণত ট্রান্সফরমার গ্রাউন্ডিংয়ের সাথে সংযুক্ত থাকে, যা তারের ভাঙ্গন এবং L-PE ত্রুটিগুলি কমিয়ে আনতে সহায়তা করে। যাইহোক, কেবল, ইনস্টলেশন এবং চলমান রক্ষণাবেক্ষণের সাথে যুক্ত উচ্চ খরচের কারণে এই সিস্টেমটি তুলনামূলকভাবে ব্যয়বহুল হতে পারে।
1 ডিসচার্জ গ্যাপ, প্রায়ই প্রতিরক্ষামূলক ফাঁক হিসাবে উল্লেখ করা হয়, সাধারণত দুটি ধাতব রড থাকে যা একটি নির্দিষ্ট দূরত্বে আলাদা থাকে এবং বাতাসের সংস্পর্শে আসে।
2 একটি গ্যাস ডিসচার্জ টিউবে এক জোড়া আলাদা করা কোল্ড ক্যাথোড প্লেট থাকে, যা একটি গ্লাস বা সিরামিক টিউবের মধ্যে সিল করা থাকে যা একটি নিষ্ক্রিয় গ্যাসে ভরা, যেমন আর্গন।
3 একটি ভেরিস্টার হল একটি ননলিনিয়ার রেসিস্টর যা মেটাল অক্সাইড সেমিকন্ডাক্টর দিয়ে তৈরি, যা প্রাথমিকভাবে ZnO দিয়ে গঠিত এবং এর রেজিস্ট্যান্স ভোল্টেজ পরিবর্তনের জন্য অত্যন্ত সংবেদনশীল।
4 সাপ্রেশন ডায়োড মাল্টি-লেভেল সুরক্ষা সার্কিটে একটি চূড়ান্ত প্রতিরক্ষামূলক উপাদান হিসাবে কাজ করে, ক্ল্যাম্পিং এবং ভোল্টেজ সীমিত করার ফাংশন প্রদান করে, এর সাথে কম ক্ল্যাম্পিং ভোল্টেজ এবং দ্রুত প্রতিক্রিয়া সময় এর মতো সুবিধাগুলি প্রদান করে।
5 একটি চোক কয়েল একটি সাধারণ মোড হস্তক্ষেপ দমন ডিভাইস যা তার চৌম্বকীয় কোর হিসাবে ফেরাইট ব্যবহার করে।
6 14-তরঙ্গদৈর্ঘ্যের শর্ট সার্কিট ব্রেকার হল একটি মাইক্রোওয়েভ সিগন্যাল সার্জ সুরক্ষা ডিভাইস যা বজ্র তরঙ্গ বর্ণালী বিশ্লেষণ এবং অ্যান্টেনা এবং ফিডার লাইনের স্থায়ী তরঙ্গ তত্ত্বের উপর ভিত্তি করে তৈরি করা হয়েছে।
