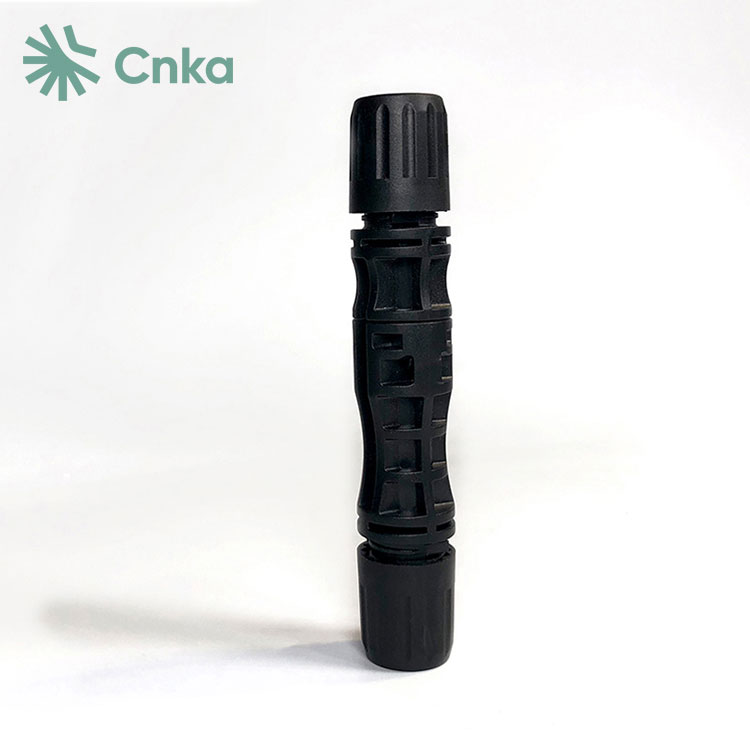

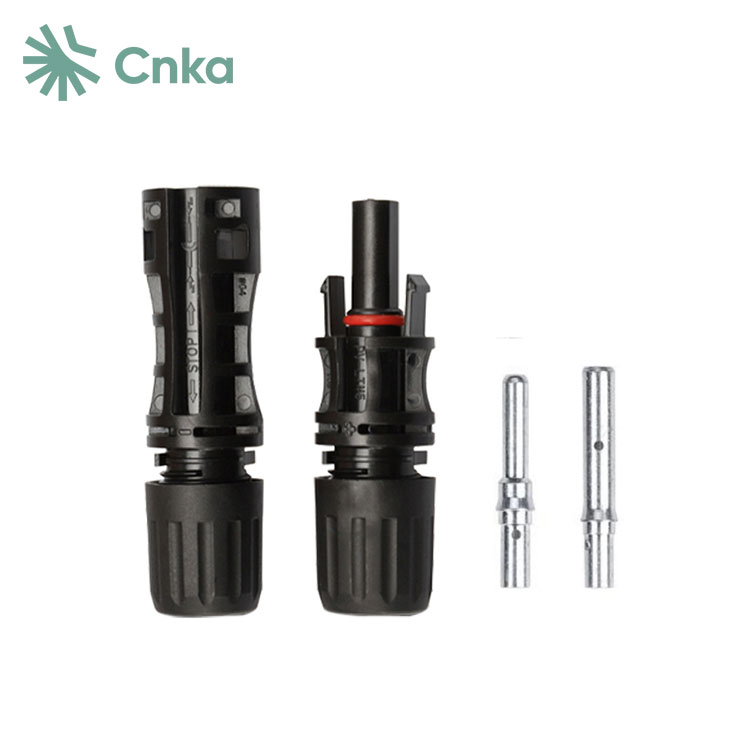

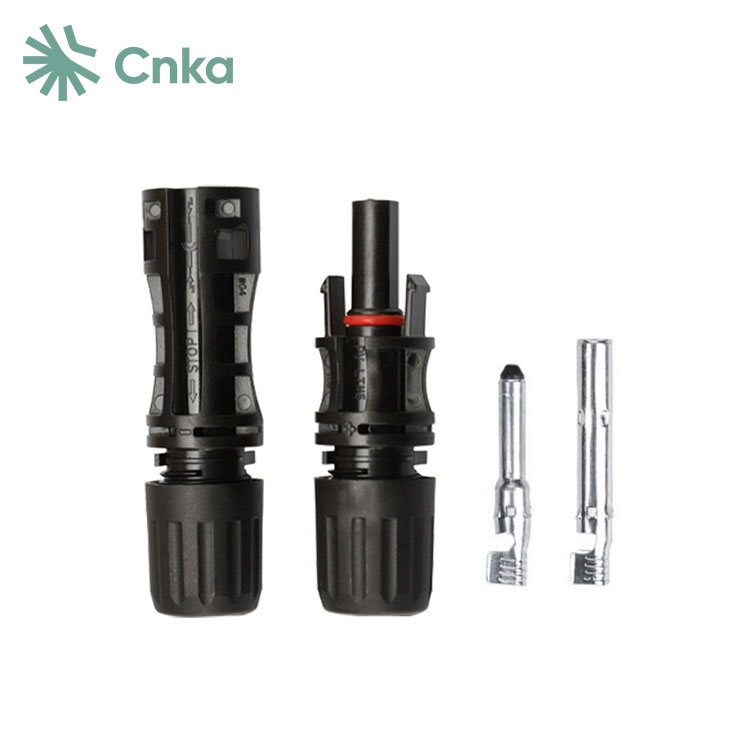

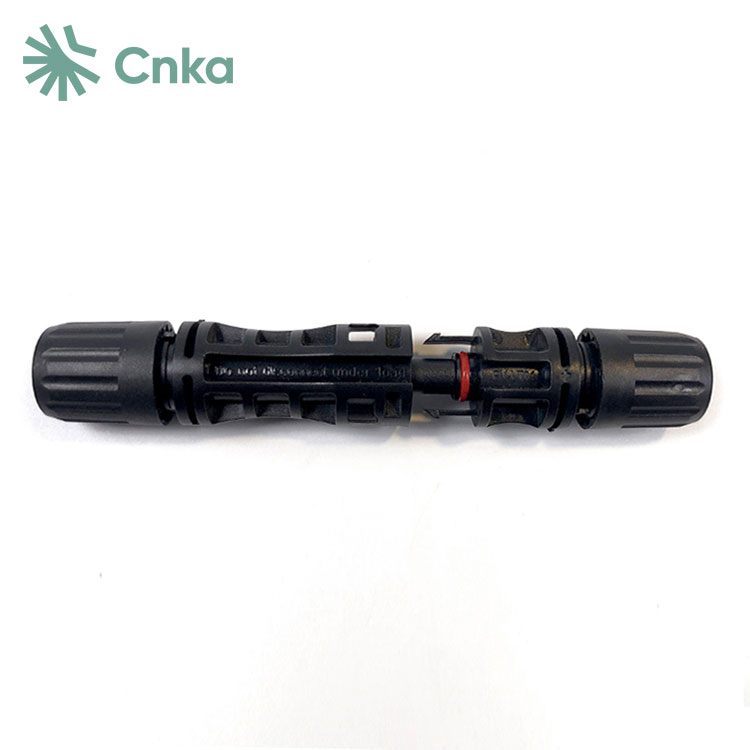

চায়না সরবরাহকারী CNKA চীনে তৈরি সোলার প্যানেল কেবল সংযোগকারী অফার করে যা 1500V ফটোভোলটাইক সিস্টেমের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ। এই সংযোগকারী দুটি অংশে বিভক্ত: লাইন শেষ এবং বোর্ড শেষ। সাধারণত, যখন আমরা সৌর প্যানেল তারের সংযোগকারীগুলিকে উল্লেখ করি, তখন আমরা লাইন শেষ সংযোগকারীকে বোঝায়। তারা ধাতব অংশ এবং অন্তরণ অংশ গঠিত। MC শব্দটি মাল্টি-কন্টাক্টকে বোঝায়, যখন 4 নম্বরটি ধাতব কোরের ব্যাসের আকার নির্দেশ করে।
|
সংযোগকারী সিস্টেম |
φ4 মিমি |
|
রেটেড ভোল্টেজ |
1000V DCIEC)1 |
|
রেট করা বর্তমান |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
পরীক্ষা ভোল্টেজ |
6kV50HZ, 1মিনিট) |
|
পরিবেষ্টিত তাপমাত্রা পরিসীমা |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
উপরের সীমাবদ্ধ তাপমাত্রা |
+105℃IEC) |
|
যোগাযোগ উপাদান |
তামা, টিন-ধাতুপট্টাবৃত |
|
নিরোধক উপাদান |
পিসি/পিপিও |
|
সুরক্ষা ডিগ্রী, সহবাস |
IP67 |
|
অবিকৃত |
IP2X |
|
প্লাগ সংযোগকারীর যোগাযোগ প্রতিরোধের |
0.5mΩ |
|
শিখা ক্লাস |
UL94-VO |
|
নিরাপত্তা শ্রেণী |
Ⅱ |
|
লকিং সিস্টেম |
স্ন্যাপ-ইন |
|
লবণ কুয়াশা স্প্রে পরীক্ষা, তীব্রতা ডিগ্রী 5 |
IEC60068-2-52 |
1 ফটোভোলটাইক সংযোগকারীগুলিকে 0.35 মিলিওহমের বেশি না হওয়া যোগাযোগ প্রতিরোধের সাথে চমৎকার পরিবাহিতা নিশ্চিত করতে হবে।
2 তাদের সৌর কোষের উপাদানগুলিকে সুরক্ষিত রাখতে পর্যাপ্ত নিরাপত্তা প্রদান করতে হবে। প্রায়শই কঠোর পরিবেশ এবং আবহাওয়ার প্রেক্ষিতে যেখানে সৌর শক্তির সরঞ্জামগুলি কাজ করে, সংযোগকারীগুলি জলরোধী, উচ্চ-তাপমাত্রা প্রতিরোধী, ক্ষয়রোধী এবং উচ্চ নিরোধক হওয়া উচিত। তাদের IP68 এর সুরক্ষা স্তর অর্জন করা উচিত।
3 সৌর সংযোগকারীগুলির গঠন দৃঢ় এবং নির্ভরযোগ্য হওয়া উচিত, পুরুষ এবং মহিলা সংযোগকারীগুলির সাথে যেগুলি সঠিকভাবে ঢোকানো হলে, কমপক্ষে 80N এর সংযোগ শক্তি প্রদর্শন করা উচিত৷ একটি 4mm² তারের জন্য, 39A কারেন্ট বহন করার সময় MC4 সংযোগকারীর সর্বোচ্চ তাপমাত্রা 105°C এর বেশি হওয়া উচিত নয়। MC4/H4 সংযোগকারী, একটি একক-কোর পুরুষ এবং মহিলা সংযোগকারী, চমৎকার সিলিং, সুবিধাজনক সন্নিবেশ এবং রক্ষণাবেক্ষণ ও মেরামতের সহজতার মতো সুবিধা প্রদান করে।
একটি প্লাগ নির্বাচন করার সময়, অভ্যন্তরীণ ধাতব কন্ডাকটরের আকার এবং উপাদানের বেধ, এর স্থিতিস্থাপকতা এবং আবরণ সহ পণ্যের গুণমানের উপর ফোকাস করা অত্যন্ত গুরুত্বপূর্ণ যাতে এটি বড় স্রোত পরিচালনা করতে পারে এবং ভাল যোগাযোগ বজায় রাখতে পারে। প্লাগের প্লাস্টিকের শেলের ফাটল ছাড়াই একটি মসৃণ পৃষ্ঠ থাকা উচিত এবং ইন্টারফেসটি অবশ্যই ভালভাবে সিল করা উচিত। ইনস্টলেশনের সময়, বার্ধক্য, অভ্যন্তরীণ ক্ষয়, বর্ধিত যোগাযোগ প্রতিরোধ এবং সম্ভাব্য ইগনিশন রোধ করতে উপাদান সংযোগকারীগুলিকে সূর্যালোক এবং বৃষ্টিতে প্রকাশ করা এড়িয়ে চলুন, এগুলি সমস্তই সিস্টেমের কার্যকারিতা হ্রাস করতে পারে বা আগুনের ঝুঁকি সৃষ্টি করতে পারে।
ফটোভোলটাইক সংযোগকারীগুলির ইনস্টলেশন এবং ক্রিমিং গুরুত্বপূর্ণ। পেশাদার ক্রিম্পিং সরঞ্জামগুলি ব্যবহার করা উচিত, এবং প্রকৌশল ইনস্টলেশন কর্মীদের ফটোভোলটাইক পাওয়ার প্ল্যান্টে নির্মাণ শুরু করার আগে ক্রিমিং অপারেশনগুলিতে যথাযথ প্রশিক্ষণ গ্রহণ করা উচিত।
